TOUGHNET タフネット監視システム

タフネット

タフネットはあらゆるフィールドの計測情報が、
スマホやPCで簡単にみる事ができるように
考えられたWEB型遠隔監視システムです。
ポータブル型、定置型をラインナップしており、
調査から常時モニタリングまで、使用用途は様ざまです。

※本形式のポータブル流量計は官公庁向けに提供されており、一般販売はしていません。

フィールド調査

常時監視型

マンホールステーション

フィールド調査から
常時モニタリングまで

設置が簡単で、その日から管路施設の遠隔監視を始めることができます。
スクリーニング調査のような短期間監視から、包括委託事業における動的情報管理や、AIに資するビッグデータベース構築のための常時モニタリングまで、様ざまなシーンでご活用ください。

特長

① 土木・電気工事が不要で、
設置・撤去・移設が簡単
② 内蔵バッテリーで、1年以上連続作動
③ SIM対応で、直ちにお手持ちのスマートフォンやPCからWEB監視を開始
④ 水位、流量(せき・フリューム式、面速式)、水質（電気伝導度ほか）、ガス（硫化水素濃度ほか）、劣化、画像（動画、静止画）等の、
多様な現場情報に対応
監視画面は、GISマップか配管平面図上に測点をリンクし、日・週・月単位のトレンドと計測値、メール警報を表示

※本形式のポータブル流量計は官公庁向けに提供されており、一般販売はしていません。

各種トランスミッタ

WEB監視：
水位／流量／硫化水素／電気伝導度（EC）
WEB画像監視：水位イベントの連動静止画
これ以外のトランスミッタも接続可能な
マルチロガーです　　　　　　　

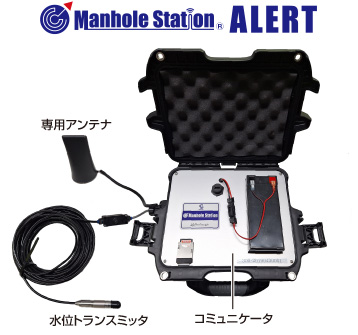

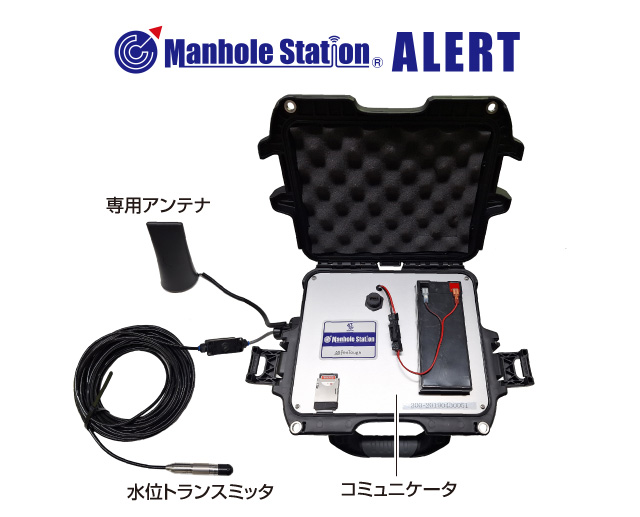

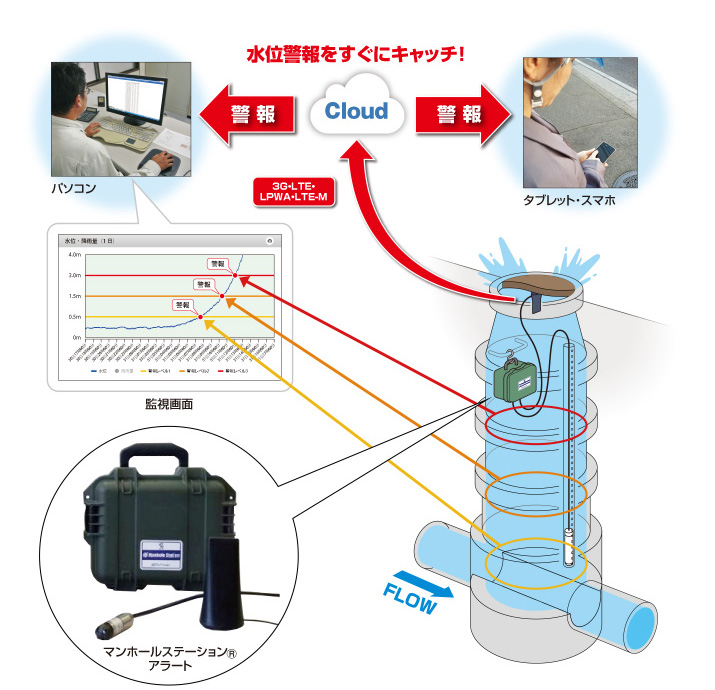

マンホールステーションアラート

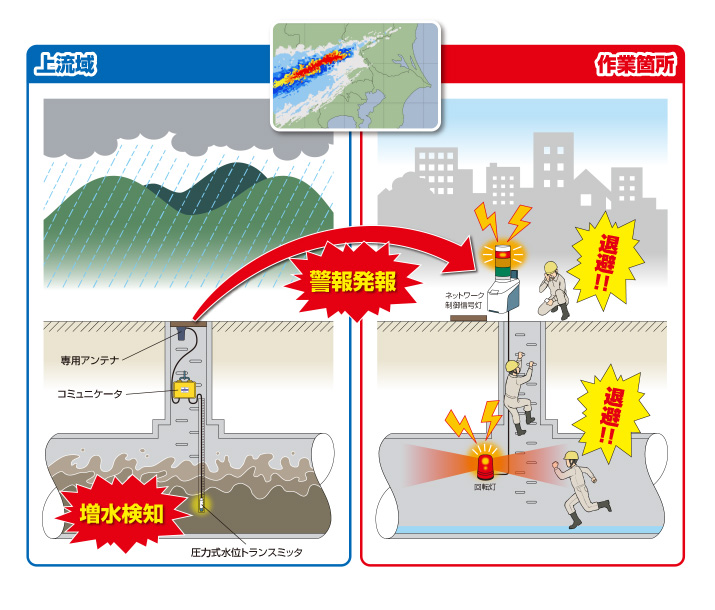

ペンタフプラスの増水検知を
パトライト社製品が発報します。

本システムの全てがポータブルで工事が不要、簡単に仮設、撤去できます。

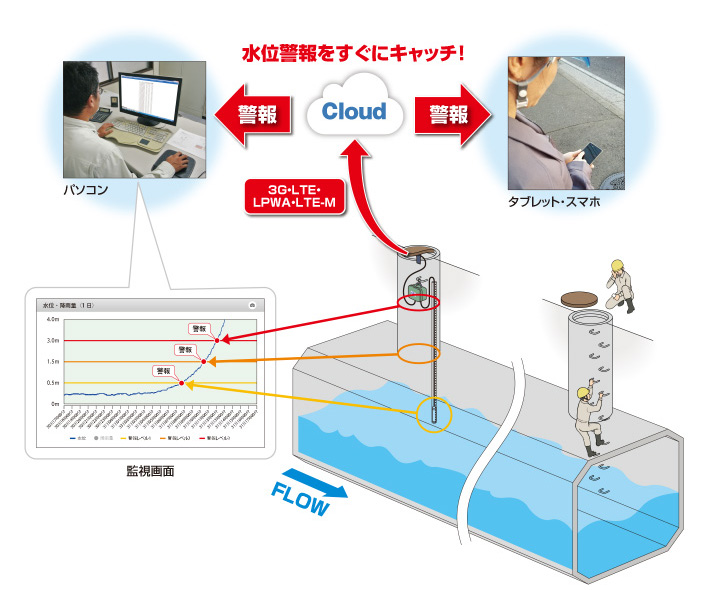

１分ごとに水位を検知し、設定水位を超えると、安全管理者と管内作業員へ警報を発報します。
上流各所に複数設置して、ひとつの受信装置に警報を送ることができます。

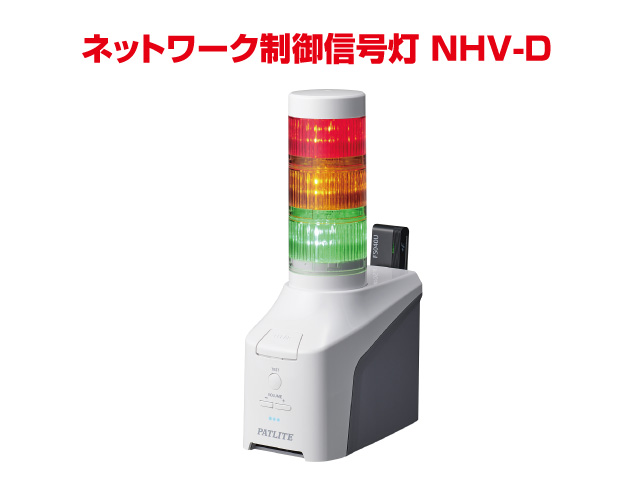

ネットワーク制御信号灯+回転灯

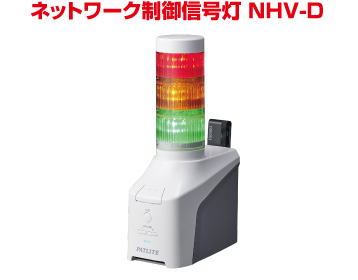

ネットワーク+地上３色灯＋マンホール内回転灯で構成されます。
地上３色灯は、１０秒ごとに青色点灯で正常、黄色点灯で通信エラーを通知するため、目視で動作確認ができます。

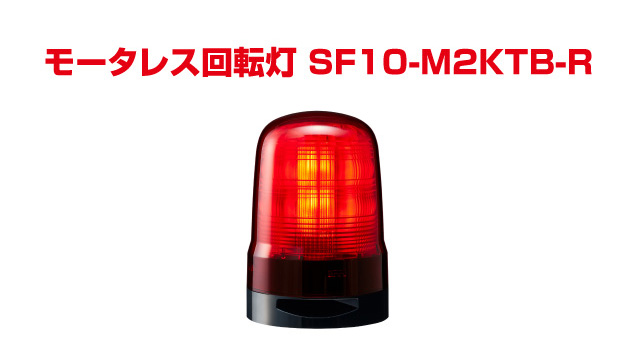

設定水位を超えると、地上３色灯の赤色点灯と音声通知、同時に作業マンホール内の回転灯が光と音で注意を喚起します。

仕様

① コミュニケータ

　 ●モデム：MVNO(3G/4G)、AU(CatM1)
　 ●データロガ
　　計測間隔：1,2,3,4,5,10,15,20,30,60分毎
　　通信間隔：
　　 5,10,15,20,30,60分毎
　　 2,3,4,6,8,12,24時間毎
　　連続(5分以下：オプション)
　 ●電源：20AHバッテリー

② 専用アンテナ

　 ●ダイポール型　4G/3G/2G LTE対応
　 ●ケーブル：RG-174×2m
　 ●コネクタ：SMA(M)　ケーブルに付属
　 ●耐候性：IP65
　 ●外寸：72×53mm×高さ143mm

③ 水位トランスミッタ

　 ●方式：ゲージ圧式
　 ●計測精度：F.S.±0.25%
　 ●計測範囲：0-1m〜0-250m
　 ●使用周囲温度：-5〜50℃
　 ●外寸：φ24×88mm
　 ●専用ケーブル：
　　ベントチューブ付き、
　　 φ６×標準10m、被覆材質PUR)
　 ●オプション：防爆・耐食タイプあり
※通信費およびサーバー管理費が別途かかります

仕様

●サイズ／
　H270×W88×D161
　（NHV4：Φ40　NHV6：Φ60）
●定格電圧／
　ACアダプタ入力 AC100～240V
　出力：DC24V
●消費電力／
　待機時：3.5W　3段点灯音圧最大時：9W
●保護等級／IP20
●使用周囲温度／0℃～40℃
●音圧レベル／88dB（ボリューム調整可）
●入出力／
　入力4点（無電圧NPN）
　出力2点（無電圧リレーDC30V3A)
●質量／１.03Kg以下（LTE-USBドングル含まず）
●モデム／
　富士ソフト株式会社製LTE USBドングル
　（+F FS0401 nano）
※通信費が別途かかります

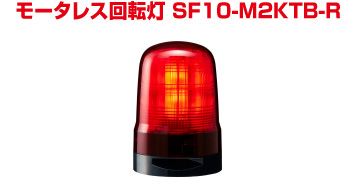

仕様

●サイズ／Φ100　H146
●定格電圧／AC100-240V
●消費電力／8.8W
●保護等級／IP66
●使用周囲温度／-20℃ ～ +50℃
●取付方向／
　屋内:正方向/横方向/逆方向（屋外正方向）
●配線／プッシュイン端子台
●取付／2点取付
●ブザー／88dB
●発光色／
　赤（回転・点滅・フラッシュ等22パタン選択可）
●質量／0.43kg

メール発報で
管内増水から作業員を守る。
